鄭州煤電物資供銷有限公司招標采購QJR400軟啟動器規格型號：

礦用隔爆兼本質安全型交流真空軟起動器QJR-400/1140（660）

國內主流品牌惠特、華榮、萬泰、電光QJR400軟啟動器產品參數

QJR400軟啟動器用于易爆性氣體和煤塵的煤礦井下，在交流50Hz,電壓1140V（660V）的供電系統中，對400A以下電流的三相電機進行軟起動、限流起動、全壓起動、自然停車、軟停車、泵停車等，并對線路和電機進行綜合保護，也可進行多臺同型號的設備聯鎖順序控制。

QJR400QJR-400軟啟動器產品參數

型號：QJR-400

額定電壓（V）：1140/660

額定電流（A）：400

最大功率（KG）：590/340

QJR-400軟啟動器采用先進的全數字技術，實現電流、速度的雙閉環控制，具有軟起動、軟停止、泵停止、突跳起動、脈沖起動檢測等功能。具有漏電閉鎖、過載、短路、斷相、欠壓、失壓、溫度等進行保護；具有自身的檢測功能，可對線路故障、可控硅超溫等多種保護；各種控制方式整定方便，參數可以連續調整；采用國內先進的智能型綜保裝置，具有液晶顯示、中文數字菜單，核心部件采用先進單片全數字化傳動控制器。

一、概述

隨著我國煤炭生產機械化、自動化程度的不斷提高，長距離、大運量、高速度的皮帶運輸機、刮板機日益增多，因此，解決皮帶機、刮板機的軟起動，是礦井運輸、安全生產、延長設備壽命的關鍵問題。

1、產品特點
QJR-400軟啟動器礦用隔爆兼本質安全型交流真空軟起動器（以下簡稱軟起動器）是機電一體化的新技術產品，是一種具有軟起動器功能的真空電磁起動器。該產品適用于交流660v、1140v的電壓異步電動機重負荷軟起動，在正常運轉狀態下對電機進行各種保護。它具有起動電流小，起動速度平穩可靠，保護功能齊全，起動過程膠帶無振動，對電網沖擊小等優點。還可以根據現場的實際工作情況調整，從而減小起動時皮帶的張力，降低對皮帶帶強的要求，進而可以降低皮帶機的投資，延長皮帶的使用壽命。同時該產品具備雙屏顯示、故障排除幫助信息菜單、機外設置、修改參數等優點，對使用、維修帶來極大的方便。

2、主要用途及適用范圍
QJR-400軟啟動器主要用于有甲烷和煤塵爆炸環境的煤礦井下、露天煤礦、冶金礦山、港口碼頭、選煤廠、發電廠等對重負荷的運輸設備實行軟起動。

QJR-400軟啟動器可以就地、遠距離起動、停止控制，額定電壓為1140v、660v、380v，頻率是50hz，額定電流在50～400a范圍內的三相異步電機，起動方式可以是軟起動，也可以像普通的磁力起動器一樣直接帶負荷起動。機殼外有隔離換向開關手柄，可以對電機的轉向進行選擇，必要時也允許分斷電動機。

3、規格
電壓等級：1140v、660v、380v。
電流等級：400a以下。
4、型號的組成及代表意義
5、軟起動器的防爆型式與標志為：礦用爆兼本質安全型
標志為：exd［ib］i。

二、正常工作條件
1）海拔高度不起超過2000米；
2）周圍環境溫度為-5℃～＋40℃，相對濕度不大于95％（＋25℃時）；
3）在無劇烈振動、顛簸以及與水平面的安裝傾斜度不超過15度的環境中；
4）在有甲烷和煤塵爆炸環境的煤礦井下；
5）在無足以破壞絕緣和腐蝕金屬的氣體和蒸氣場所；

6）電網質量：
a.輸入電壓波形為正弦波；
b.輸入電壓幅值波動不超過額定值＋10％～－25％；
c.電源頻率波動不超過額定值的±2％；
d.各項電壓應對稱，電網的負相序分量或零相序分量不超過正相序分量的5％；

7）污染等級：3級；
8）安裝類別：ⅲ類。

三、結構概述

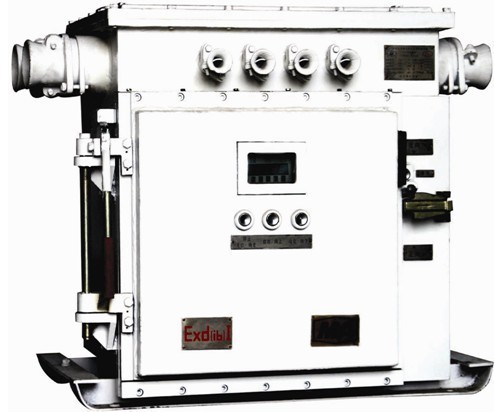

軟起動器由安裝在撬形底架上的方形隔爆外殼和芯架小車組成。

隔爆外殼分上、下腔兩部分。上腔為接線腔，下腔為主腔，起動器的輸出電纜和控制電纜的連接分別采用壓盤式和壓緊螺姆式引入裝置。

QJR-400軟啟動器的箱體側面裝有急停按鈕和隔離換相開關操作手柄并設有機械聯鎖機構，保證當隔離換相開關閉合時，不能打開箱門，而當箱門打開時，用正常的操作方法不能使隔離開關閉合。

QJR-400軟啟動器的組成電器元件（真空接觸器、隔離換相開關、變壓器、電流互感器、熔斷器、中間繼電器、阻容吸收器、智能控制保護器、顯示器、控制按鈕、可控硅組件、jyb漏電閉鎖保護組件等）均安裝在芯架小車上，前門打開后，芯架小車可沿導軌拉出，以方便安裝和維修，芯架小車與箱體的電連接采用導電帶聯接方式。

QJR-400軟啟動器接線腔有六個接線柱，x1、x2、x3為電源進線接線柱，d1、d2、d3為負荷接線柱，另外還有二個七芯接線柱用來接遠控信號，接線腔為隔爆兼本質接線腔。

四、主要特點、性能及技術參數

1、主要特點

1）起動方式：具有限流、電壓斜坡、突跳+限流、突跳+電壓、電流斜坡、雙閉環多種模式：

2）具備短路、過載、缺相、漏電閉鎖、控制器故障、旁路失敗、通訊錯誤、皮帶打滑等保護功能；

3）操作簡單，六個按鍵可以完成參數設定、故障復位、幫助查看等功能；

4）雙屏及全中文顯示，內有參數說明，參數調整設置簡單、直觀；

5）維護方便，芯體可以方便的抽出殼體，采用模塊化結構。

2、主要性能

1）額定電壓：1140v、660v、380v；

2）額定電流：50～400a；

3）接通分斷能力：接通4000a、分斷3200a；

4）極限分斷能力：4500a；

5）機械壽命：100萬次；電壽命（ac4）：3萬次；

6）隔離換相開關分斷能力：1200a；

7）工作中系統提供:短路、過載、斷相、皮帶打滑、過壓、欠壓、旁路失敗、漏電閉鎖等保護功能；

8）當主電路對地絕緣電阻小于40kω（1140v）、22kω（660v）、10kω（380v）時，起動器應能實現主電路漏電閉鎖；當主電路對地絕緣電阻上升到規定動作值1.5倍時，應解除主電路漏電閉鎖；

9）當電源電壓為額定值的75％～110％時，起動器能可靠工作；

10）起動器本安電路和連接外部控制電纜應不大于300m，電纜分布電感應小于1mh/km。分布電容應小于0.1μf/km；

11）防爆型式：礦用隔爆兼本質安全，隔爆標志exd[ib]i；

12）工作制：軟起斷續；

13）冷卻方式：自然冷卻。

3、主要技術參數

1)起動時間：0～60秒可調；

2）起動方式：限流、電壓斜坡、突跳+限流、突跳+電壓、電流斜坡、雙閉環多種模式；

3）額定電壓：1140、660v、380v選擇；

4）起動初始電壓：30％～70％額定電壓可調；

5）額定電流：50～400a可調；

6）起動過載倍數：1.0～6.0可調；

7）軟起動器過熱保護：溫度升至80℃±5℃時過熱保護動作，當溫度降到55℃時（低），

熱保護解除；

8）輸入缺相保護滯后時間：＜3秒；

9）輸出缺相保護滯后時間：＜3秒；

10）三相不平衡保護滯后時間：＜3秒。以各相電流偏差大于50％±10％作為基準，當負載電流低于軟起動器標稱額定值的30％時，判定基準偏差將增大；

11）起動過流保護時間：持續大于設置項f7大工作電流5倍時的保護時間見表1；

12）運行過載保護時間：以設置項f7大工作電流為基準作反時限熱保護；

13）電源電壓保護滯后時間：當電源電壓高于極限值40％時，保護動作時間＜0.5秒，否則低于設定值時保護動作時間＜0.3秒；

14）負載短路保護滯后時間：＜0.1秒，電流為軟起動器標稱額定電流的10倍以上。本保護不能替代熔斷式短路保護裝置；

15）電機欠載保護：電流范圍為電機額定電流的10％～90％，保護動作延時為5～90秒；
